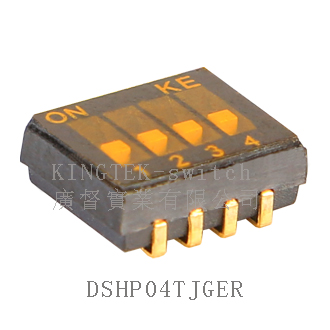

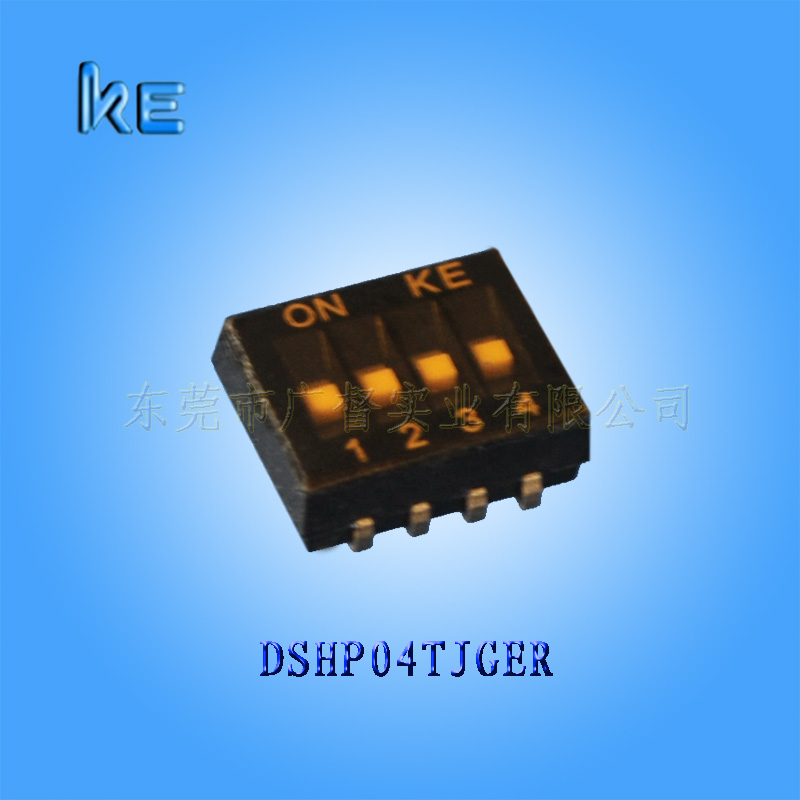

產品名稱：1.27mm腳距 DSHP04TJGER KE撥碼開關
品牌信息：臺灣KE品牌

產品種類：2、3、4、5、6、7、8 和10位共7種

產品特點： 1.27mm腳距; 標準鍍金接點; 貼附耐電高溫薄膜; 可耐高溫的塑料本體設計.

撥碼開關產品性能：
1 額定電流：切換電流 25mA,24VDC
不切換電流 100mA,50VDC
2 接觸阻抗：初始值 50毫歐
壽測後 100毫歐
3 絕緣阻抗: 最小500兆歐 at 500VDC
4 耐壓值 : 500VDC/壹分鐘
5 操作力度: 最大力1000gf
6 壽命測試: 2000

撥碼開關材質:
1 上蓋與本體：工程塑料UL94V-0等級高溫材質,黑色
2 推鈕：工程塑料UL94V-0高溫材質,白色
3 固定觸點與可動觸點：銅片鍍金;
4 引腳：銅片鍍金;
5 貼附薄膜：耐高溫薄膜
撥碼開關焊接方式:
1 手焊: 30瓦以下烙:攝氏350度以下不超過三秒鐘或攝氏270度以內不超過5秒鐘.
2 回流焊：攝氏265度至攝氏275度10秒以內,請於焊接和清洗時將推鈕設在"OFF"的位置.
撥碼開關包裝方式:

所有開關推扭在包裝時都設置在"OFF"的位置;IC管裝

Package	Pole	2	3	4	5	6	8	10
Tube(管裝)	Q'TY	112	86	70	58	50	40	32
Tape & Reel (卷裝)	Q'TY	2000	2000	2000	2000	2000	2000	2000

撥碼開關(也叫程式開關，DIP開關，撥動開關,超頻開關，地址開關，撥拉開關，數碼開關，指撥開關)是壹款用來操作控制的地址開關，采用的是0/1的二進制編碼原理。通俗的說也就是壹款能用手撥動的微型的開關，所以也通常叫指撥開關的也很多。

撥碼開關類型：撥 碼開關很多款型號，按照腳位來區分有直插式（DIP) 和貼片式（SMD）之分，按照撥動的方式來分有平撥跟側撥之分，按照腳間距有2.54mm和1.27mm腳間距之分，按照顏色有黑色，紅色，藍色的區別。 根據狀態來說還有兩態跟三態之分。根據位數來說正常是都是1-10位、12位等11個位數。
