产品特点：2.54mm脚距（0.1英寸脚距）；直插式 （DIP）/贴片式（SMT）琴键/侧拨码开关；标准镀金接点； 贴附耐电高温薄 膜；可耐高温的塑料本体设计。
产品种类：2、3、4、5、6、7、8、9、10、12位

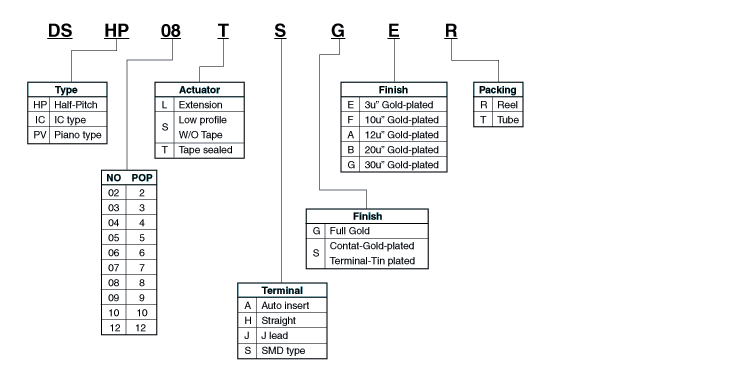

产品型号说明：例：DSPV05LHGET
PV ： 表示 侧拨（琴键）2.54mm脚距
05 ： 表示 5位（或5P）
L ： 表示高推
S ： 表示 贴片S形脚 (插件 H形 ）
GE ： 表示 镀金
T ： 表示包装方式为 卷装
1.额定电流：切换电流25mA,24VDC,不切换电流100mA,24VDC。
2.接触阻抗：初始值 50 毫欧,寿测后 100 毫欧。
3.绝缘阻抗：100MΩ Min at 500VDC。
4.耐压值：在排脚之间输入ac 500v（50~60赫兹）电 压，一分钟感应电流为2m(A)。
5.操作力度：最大500gf。
6.寿命测试：3000cycles。
材质：
1.上盖与本体：工程塑料符合UL94V-0防火等级的高温材质，（PPS）黑色。
2.推钮：工程塑料符合UL94V-0防火等级的高温材质，（PA46） 白色。
3.固定触点与可动触点：铜合金镀金；引脚：铜合金镀金。
4.贴附薄膜：耐高温薄膜
焊接方式：
1.手焊：摄氏350度以上不超过三秒钟或摄氏270度以内不超过5秒钟。
2.回流焊：摄氏260度±5度10秒以内，请于焊接和清洗时将推 钮设在“OFF”的位置。
包装方式： IC管装 或 卷装
I C : IC type
01 : "01"1 pop ; "02" 2 pop; "12" 12 Pop.
L : "L" Extension ; "S"low profile W/O Tabe ; "T" Tabe Sealed.

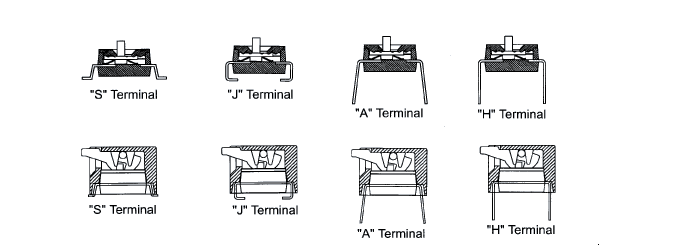

H : "S" SMD Type ;"J" J lead ;"H" straight ; "A" Auto issert.
G : "G" Full Gold ; "S" Gontat-Gold-Plated Terminal- Tin Plated.
E : Finish "E" 3u" Gold-plated (F 10u" , A 12u",B 20u" ,G 30u" ).
T : Packing "R" Reel ; "T" Tube.
用途
广泛使用于数据处理、通信、遥控和防盗自动警铃系统、风淋室等需要手动程式编制的产品上。
拨码开关作为需要手动操作的一种微型开关，在通讯，安防等诸多设备产品上广泛应用。大部分拨码开关采用直插式（DIP），在两态之间变换，再根据不同的位组成2的N次方的不同状态，实现不同的功能。其实细分下来，还有很多种，下面介绍一些具体的系列。
1. Series KE 08 R T G T
KE
2. Number of Positions
02 = 2 positions
04 = 4 positions
06 = 6 positions
08 = 8 positions
10 = 10 positions
3. Actuator Height
R = Recessed
4. Tape Seal
X = No TapeSseal
T = Tape Seal
5. Terminal Options
G = Gull Wing
J = “J” Lead
6. Packaging Options
T = Tube
R = Tape & Reel
